Unser PLC-Steuerelement ist ein intelligentes Steuergerät, das speziell für Filtersysteme des V-Typs entwickelt wurde.Durch die Nutzung fortschrittlicher programmierbarer Logiksteuerungstechnologie (PLC) zusammen mit professionellem Wasseraufbereitungsexpertise, erleichtert dieses Bedienfeld eine präzise Steuerung sowohl der Wasserspiegelwartung als auch der Rückspülung.Dies gewährleistet nicht nur den effizienten Betrieb des Filtrationssystems, sondern auch die dauerhafte Stabilität der Wasserqualität.
|
Detailinformationen |
|||
| Kommunikationsoberfläche: | andere, TCP RJ45 | Produktbezeichnung: | PLC-Steuerung für V-Filter |
|---|---|---|---|
| Qualität: | 100% getestet, arbeitsfähig | Schutzklasse der Box/ des Schranks: | IP55 |
| Gewährleistung: | 1 Jahr | Funktion: | Überlastschutz, Ausfallschließung |
| Größe: | 120 x 70 x 50 cm | Typ: | plc-hmi Bedienfeld |
| Box-/Schrankenmaterial: | q235 Stahlplatte | Anwendung: | Industrieautomation |
| Paket: | Standardexportholzkiste mit Palette | Hafen: | Hafen von Qingdao |
Produkt-Beschreibung
Beschreibung des Produkts
Produktbezeichnung | PLC-Steuerung für V-Filter | Marke | Zhejiang |
Modellnummer | JCK-003 | Ursprung | Qingdao, China |
Typ | PLC-HMI-Steuerung/Panel | MOQ | 1 Stück |
Funktion | Start, Stopp, Überwachung | Schalenschutzgrad | IP55 |
Anwendung | Wasserreinigungsindustrie, Wasserpumpenstation, andere industrielle Szenarien | Muscheldrüsen | Q235 Stahlplatte/ 304 Edelstahlplatte12 Monate |
Merkmal | Überlastschutz, Ausfallschließung | Größe | 170 x 70 x 50 cm |
Spannung | AC220V | Farbe | RAL7035 Weiß |
Strom | 25A | Transportpaket | Standard-Export-Holzkiste mit Palette |
Ausgangsfrequenz | 50 Hz | Gewährleistung | 12 Monate |
PLC-Steuerung für V-Filter
Filtrationssteuerung:Der PLC passt die Ventilöffnung anhand des Wasserstandes und des Kopfverlustes im Filter an.mit einem Wassergehalt und einer Durchflussgeschwindigkeit von mehr als 20 GHT,Außerdem kann die Steuerung die Aktivierung einzelner Filter anhand des eingehenden Wasserflusses steuern.Erstens starten, erst anhalten" Prinzip, um Filter entsprechend zu öffnen oder zu stoppen.Zurückwaschkontrolle:Wenn entweder der Filtrationszyklus abgeschlossen ist oder die vorgegebene Druckdifferenz erreicht ist, startet der Steuergerät das Rückwaschverfahren: (1) Schließt das Einlassventil,Sobald der Wasserstand bis zum Abflusstrog zurückfällt, schließen Sie das Abflussventil und öffnen Sie das Rückspülventil. (2) Aktivieren Sie den Bläser, öffnen Sie nach 5 Sekunden das Rückspülluftventil, um den Filter für 1 Minute mit Luft zu reinigen.(3) Öffnen Sie das Rückspülventil und starten Sie die Rückspülwasserpumpe, um eine gleichzeitige Luft- und Wasserrückspülung von 7 Minuten zu führen. (4) Schließen Sie das Rückspülluftventil; nach 5 Sekunden deaktivieren Sie den Bläser und öffnen Sie das Lüftungsventil.Vor dem Anhalten der Rückwasserpumpe mit sauberem Wasser 5 Minuten lang zurückwaschenNach einer Verzögerung von 5 Sekunden schließt man das Wasserrückwasserventil, schließt das Rückwasserabflussventil und öffnet schließlich das Einlassventil wieder, so dass der Filter seinen Filterbetrieb wieder aufnimmt.Der gesamte Rückspülprozess dauert in der Regel etwa 25 Minuten., obwohl diese Zeitpunkte an spezifische Betriebsanforderungen angepasst werden können.
Details Bilder
Box/Schrank: Schrank mit Neigung 1200*700*500 (H*W*D) PLC der Serie: Siemens S7-1200/1500 Serie Schaltkreis: Schneider Electric IC65N Serie Relais: Honeywell CR Serie Schaltnetzteil:Siemens PSU-Serie Hostcomputer: Advantech Industrial Computer IPC-610L Monitor: DELL 24 Zoll Betriebssystem: Windows 10 Professionelle SCADA: WellinTech König SCADA
Schneider-Kontakter

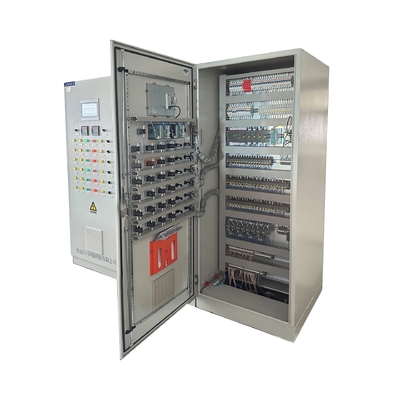

Schranktür ordentlich verdrahtet
Verwandte Produkte
PLC-Steuerung für Rohwasserpumpenstationen
Integration von PLC, HMI, Frequenzsteuerung und anderen Komponenten, die eine Fernsteuerung der Wasserpumpenstart- und -stop-Betrieb sowie eine Fernüberwachung des Zustands der Pumpstationsausrüstung ermöglichen.
Steuerungsplatte für die Steuerung von Flockulation und Niederschlag
Das Steuerungsteam wird zur Überwachung und Steuerung des Abwasserentladungsprozesses im Flock- und Sedimentationsbehälter eingesetzt, einschließlich Schlammentladungsventilen, Schlammpumpen und anderer Ausrüstungen.
VFD-PLC-Steuerungsanlage für die Wasserversorgung unter konstantem Druck
Diese Art von Steuerungssystem regelt und steuert die Wasserversorgungsanlagen, einschließlich Wasserpumpen, um einen konstanten Wasserdruck zu erhalten.
Leistung des Produktes
Filtrationskontrolle
Das PLC-Steuerelement sorgt für eine präzise Steuerung des Filtrationsprozesses des V-Filters und passt automatisch Filtrationsgeschwindigkeit und -dauer anhand von vorgegebenen Programmen und logischen Bedingungen an.Sicherstellung einer wirksamen Entfernung von Suspendierten und Verunreinigungen durch das Filtermaterial.
Rückwaschkontrolle
Das Bedienfeld verfügt über eine automatische Rückwaschfunktion, die ausgelöst wird, wenn das Filtermaterial verstopft wird oder die Filterwirksamkeit sinkt.Wiederherstellung der Filterleistung.
Mehrere Prozessmodi
Das Bedienfeld unterstützt verschiedene Prozessmodi, einschließlich geplantes Rückwaschen, Druckdifferenz-Rückwaschen und erzwungene Rückwaschmodi.Die Benutzer können den geeigneten Modus entsprechend den spezifischen Anforderungen auswählen., die eine flexible Anpassung des Betriebs ermöglicht.
Überwachung und Alarmierung in Echtzeit
Das Kontrollgerät ist mit einem Echtzeitüberwachungssystem ausgestattet und überwacht kontinuierlich wichtige Parameter wie Druckdifferenz, Durchflussrate und Wasserqualität.Alle Anomalien lösen sofort Alarmsignale aus., die Betreiber auf die erforderlichen Maßnahmen hin warnen.
Fernüberwachung und Verwaltung
Das PLC-Steuergerät bietet Fernüberwachungs- und -managementfunktionen.die Echtzeitverfolgung des Verarbeitungsstatus und die Erleichterung von Anpassungen und Operationen von überall aus.
Warum Sie uns wählen
Fernüberwachung und Fernsteuerung
Die Benutzer können den Betriebszustand des Systems in Echtzeit über eine Netzwerkverbindung oder drahtlose Kommunikation überwachen, die Parameter und den Betrieb der Geräte aus der Ferne anpassen,eine intelligente Fernverwaltung ermöglichen.
Benutzerfreundliche Schnittstelle
Das Bedienfeld verfügt über eine intuitive und benutzerfreundliche Schnittstelle, einschließlich einer HMI und Bedienknöpfen, die eine bequeme Einstellung von Parametern, Betriebsüberwachung und Fehlerdiagnose ermöglichen.
Einfache Installation und Wartung Das Bedienfeld ist mit detaillierten Installations- und Wartungsanleitungen versehen, die eine einfache Installation, Bedienung und Wartung gewährleisten. Qualitätssicherung
Wir pflegen stabile Partnerschaften mit führenden Herstellern von hochwertigen Komponenten. Alle Komponenten im Schrank verwenden renommierte Herstellermarken, um Zuverlässigkeit und Leistungsbeständigkeit zu gewährleisten.
Einführung in das Unternehmen
Qingdao Juchuan Environmental Protection Technology Co., Ltd., gegründet im Jahr 2008, mit einer Fläche von 13250 Quadratmetern. Wir sind ein High-Tech-Unternehmen in der Forschung, Entwicklung, Design,Herstellung, Verkauf, Installation und Kundendienst von Chlordioxid-Generatoren, Polymer-Dosiergeräten, Steuerungen für Wasseranlagen, Deodorationsgeräten für Kläranlagen,Wasserreinigungsanlage in Behältern, usw. Die Produkte werden weit verbreitet in Leitungswasser, Sekundärwasserversorgung, Schwimmbadwasser und Lebensmittelverarbeitung, Wasserdesinfektionsbehandlung, Industrie, Stadt, Chemie,Behandlung von medizinischem und Krankenhausabwasser.
Willkommen in Juchuan!
Mit strenger Qualitätskontrolle und nachdenklichem Kundenservice sind unsere erfahrenen Mitarbeiter immer bereit, Ihre Anforderungen zu besprechen und die volle Kundenzufriedenheit zu gewährleisten.Die Mission von Juchuan ist es, die menschliche Lebensqualität zu verbessern.Wir begrüßen Kunden aus dem In- und Ausland herzlich, um zusammen mit uns eine gute Zukunft zu schaffen.
Häufig gestellte Fragen
1Für welche Art von Filter ist das Panel geeignet?Unser Steuerungsteam ist kompatibel mit V-Filtern aller Größen und Spezifikationen, geeignet für Anwendungen in städtischen Wasserwerken, kommunalen Kläranlagen,und andere Wasseraufbereitungsanlagen.2Welche Hauptfunktionen hat die Steuerung?Das PLC-Steuergerät verfügt über verschiedene Funktionen, darunter automatische Filtersteuerung, Rückspülsteuerung, Echtzeitüberwachung und Alarmierung, Datenerfassung und Rückverfolgung.Diese Eigenschaften ermöglichen eine intelligente Steuerung und Betriebskontrolle des V-Filtersystems.3Unterstützt das Panel mehrere Prozessmodi?Ja, unser PLC-Steuerelement unterstützt mehrere Prozessmodi wie den Timing-Backwash-Modus und den Differenzdruck-Backwash-Modus.Die Benutzer können den geeigneten Modus entsprechend ihren spezifischen Bedürfnissen auswählen.4Wie verläuft die Installation und Inbetriebnahme des Bedienfeldes?Wir stellen detaillierte Installations- und Inbetriebnahmeanweisungen sowie technische Unterstützung vor Ort zur Verfügung, um eine reibungslose Installation und den reibungslosen Betrieb des Bedienfelds zu gewährleisten.5Bieten Sie technische Unterstützung und Kundendienst an?Wir bieten umfassende technische Unterstützung und Kundendienst an, einschließlich Installation, Inbetriebnahme, Ausbildung, Wartung und Fernunterstützung.um unseren Kunden ein zufriedenstellendes Serviceerlebnis zu bieten.6. Worauf sollte bei der Wartung und Instandhaltung des Bedienfeldes geachtet werden?Wir bieten detaillierte Wartungsrichtlinien, einschließlich regelmäßiger Reinigung, Schmierung und Überprüfung der elektrischen Verbindungen,zur Gewährleistung eines stabilen Betriebs und Verlängerung der Lebensdauer des Bedienfeldes. 7. F: Wie viel kostet das Kontrollpanel?A: Die Kosten für die Steuerung variieren je nach Modell, Konfiguration und Anpassungsbedarf.Wir bieten spezifische Angebote und maßgeschneiderte Programme an, die auf die Bedürfnisse und das Budget unserer Kunden zugeschnitten sind.8F: Was ist mit Zuverlässigkeit und Langlebigkeit?A: Unser Bedienfeld ist mit branchenführenden Komponenten ausgestattet, die eine hervorragende Zuverlässigkeit und Langlebigkeit gewährleisten.Gewährleistung der Sicherheit und Zuverlässigkeit des gesamten Systems.
