Unser PLC-Steuerelement ist ein intelligentes Steuergerät, das speziell für Filtersysteme des V-Typs entwickelt wurde.Durch die Nutzung fortschrittlicher programmierbarer Logiksteuerungstechnologie (PLC) zusammen mit professionellem Wasseraufbereitungsexpertise, erleichtert dieses Bedienfeld eine präzise Steuerung sowohl der Wasserspiegelwartung als auch der Rückspülung.Dies gewährleistet nicht nur den effizienten Betrieb des Filtrationssystems, sondern auch die dauerhafte Stabilität der Wasserqualität.
|
Detailinformationen |
|||
| Kommunikationsoberfläche: | andere, TCP RJ45 | Produktbezeichnung: | PLC-Steuerung für Rohwasserpumpenstationen |
|---|---|---|---|
| Qualität: | 100% getestet, arbeitsfähig | Gewährleistung: | 1 Jahr |
| Funktion: | Überlastschutz, Ausfallschließung | Größe: | 70 x 50 x 120 cm |
| Typ: | plc-hmi Bedienfeld | MOQ: | 1 Stück |
| Anwendung: | Industrieautomation | Paket: | Standardexportholzkiste mit Palette |
Produkt-Beschreibung
Produktbezeichnung | PLC-Steuerung für V-Filter | Marke | Zhejiang |
Modellnummer | JCK-003 | Ursprung | Qingdao, China |
Typ | PLC-HMI-Steuerung/Panel | MOQ | 1 Stück |
Funktion | Start, Stopp, Überwachung | Schalenschutzgrad | IP55 |
Anwendung | Wasserreinigungsindustrie, Wasserpumpenstation, andere industrielle Szenarien | Muscheldrüsen | Q235 Stahlplatte/ 304 Edelstahlplatte |
Merkmal | Überlastschutz, Ausfallschließung | Größe | 70 x 50 x 120 cm |
Spannung | AC220V | Farbe | RAL7035 Weiß |
Strom | 25A | Transportpaket | Standard-Export-Holzkiste mit Palette |
Ausgangsfrequenz | 50 Hz | Gewährleistung | 12 Monate |

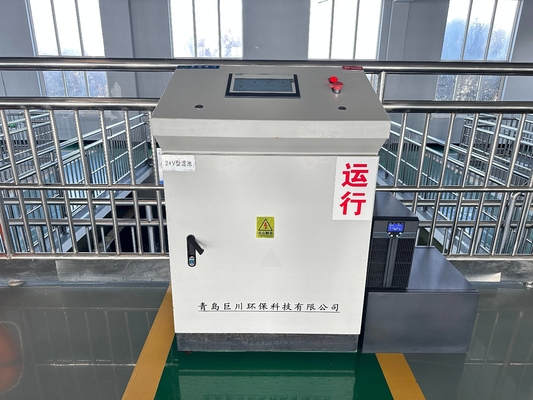

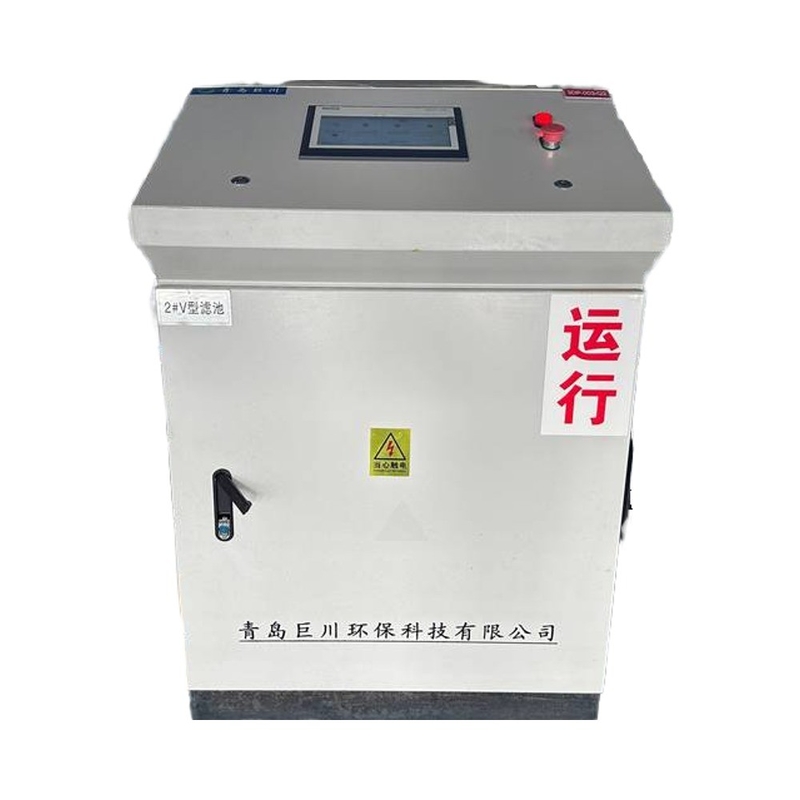

PLC-Steuerung fürV-Filter
Filtrationssteuerung: Der PLC passt die Ventilöffnung anhand des Wasserspiegels und des Kopfverlustes im Filter an.mit einem Wassergehalt und einer Durchflussgeschwindigkeit von mehr als 20 GHT,Außerdem kann die Steuerung die Aktivierung einzelner Filter anhand des eingehenden Wasserflusses steuern.Erstens starten, erst anhalten" Prinzip, um Filter entsprechend zu öffnen oder zu stoppen- Rückspülregelung: Wenn entweder der Filtrationszyklus abgeschlossen ist oder die vorgegebene Druckdifferenz erreicht ist, startet die SPS den Rückspülvorgang:Sobald der Wasserstand bis zum Abflusstrog zurückfällt, schließen Sie das Abflussventil und öffnen Sie das Rückspülventil. (2) Aktivieren Sie den Bläser, öffnen Sie nach 5 Sekunden das Rückspülluftventil, um den Filter für 1 Minute mit Luft zu reinigen.(3) Öffnen Sie das Rückspülventil und starten Sie die Rückspülwasserpumpe, um eine gleichzeitige Luft- und Wasserrückspülung von 7 Minuten zu führen. (4) Schließen Sie das Rückspülluftventil; nach 5 Sekunden deaktivieren Sie den Bläser und öffnen Sie das Lüftungsventil.Vor dem Anhalten der Rückwasserpumpe mit sauberem Wasser 5 Minuten lang zurückwaschenNach einer Verzögerung von 5 Sekunden schließt man das Wasserrückwasserventil, schließt das Rückwasserabflussventil und öffnet schließlich das Einlassventil wieder, so dass der Filter seinen Filterbetrieb wieder aufnimmt.Der gesamte Rückspülprozess dauert in der Regel etwa 25 Minuten., obwohl diese Zeitpunkte an spezifische Betriebsanforderungen angepasst werden können.
Box/Kabinett: Rittal 700*500* 1200 ((H*W*D) Serie PLC: Siemens S7-1200/1500 Serie Leistungsschalter: Schneider Electric IC65N Serie Relais: Honeywell CR Serie Schaltnetzteil:Siemens PSU-Serie Hostcomputer: Advantech Industrial Computer IPC-610L Monitor: DELL 24 Zoll Betriebssystem: Windows 10 Professionelle SCADA: WellinTech König SCADA
PLC-Steuerung:Das System verfügt über hohe Zuverlässigkeit, Skalierbarkeit und flexible Programmierfähigkeiten, die eine robuste und anpassungsfähige Steuerung verschiedener Prozesse gewährleisten.
HMI:Das System ist mit einer Touchscreen-Schnittstelle ausgestattet und ermöglicht eine intuitive Bedienung, Echtzeitüberwachung und Parameter-Einstellung, wodurch die Benutzerinteraktion und die Steuereffizienz verbessert werden.
Fehlerdiagnose:Die Echtzeit-Fehlererkennung und -Verarbeitung sind integraler Bestandteil des Systems und sorgen für eine rasche Identifizierung und Lösung von Problemen, um einen stabilen Betrieb zu gewährleisten und Ausfallzeiten zu minimieren.
Städtische Wasserwerke; Städtische Kläranlagen; Industrieabwasserbehandlung.
Filtrationskontrolle
Das PLC-Steuerelement sorgt für eine präzise Steuerung des Filtrationsprozesses des V-Filters und passt automatisch Filtrationsgeschwindigkeit und -dauer anhand von vorgegebenen Programmen und logischen Bedingungen an.Sicherstellung einer wirksamen Entfernung von Suspendierten und Verunreinigungen durch das Filtermaterial.
Rückwaschkontrolle
Das Bedienfeld verfügt über eine automatische Rückwaschfunktion, die ausgelöst wird, wenn das Filtermaterial verstopft wird oder die Filterwirksamkeit sinkt.Wiederherstellung der Filterleistung.
Mehrere Prozessmodi
Das Bedienfeld unterstützt verschiedene Prozessmodi, einschließlich geplantes Rückwaschen, Druckdifferenz-Rückwaschen und erzwungene Rückwaschmodi.Die Benutzer können den geeigneten Modus entsprechend den spezifischen Anforderungen auswählen., die eine flexible Anpassung des Betriebs ermöglicht.
Überwachung und Alarmierung in Echtzeit
Das Kontrollgerät ist mit einem Echtzeitüberwachungssystem ausgestattet und überwacht kontinuierlich wichtige Parameter wie Druckdifferenz, Durchflussrate und Wasserqualität.Alle Anomalien lösen sofort Alarmsignale aus., die Betreiber auf die erforderlichen Maßnahmen hin warnen.
Fernüberwachung und Verwaltung
Das PLC-Steuergerät bietet Fernüberwachungs- und -managementfunktionen.die Echtzeitverfolgung des Verarbeitungsstatus und die Erleichterung von Anpassungen und Operationen von überall aus.
Fernüberwachung und Fernsteuerung
Die Benutzer können den Betriebszustand des Systems in Echtzeit über eine Netzwerkverbindung oder drahtlose Kommunikation überwachen, die Parameter und den Betrieb der Geräte aus der Ferne anpassen,eine intelligente Fernverwaltung ermöglichen.
Benutzerfreundliche Schnittstelle
Das Bedienfeld verfügt über eine intuitive und benutzerfreundliche Schnittstelle, einschließlich einer HMI und Bedienknöpfen, die eine bequeme Einstellung von Parametern, Betriebsüberwachung und Fehlerdiagnose ermöglichen.
Einfache Installation und Wartung
Das Bedienfeld ist mit detaillierten Installations- und Wartungsanleitungen versehen, die eine einfache Installation, Bedienung und Wartung gewährleisten..Qualitätssicherung
Wir pflegen stabile Partnerschaften mit führenden Herstellern von hochwertigen Komponenten. Alle Komponenten im Schrank verwenden renommierte Herstellermarken, um Zuverlässigkeit und Leistungsbeständigkeit zu gewährleisten.
Willkommen in Juchuan!
Mit strenger Qualitätskontrolle und nachdenklichem Kundenservice sind unsere erfahrenen Mitarbeiter immer bereit, Ihre Anforderungen zu besprechen und die volle Kundenzufriedenheit zu gewährleisten.Die Mission von Juchuan ist es, die menschliche Lebensqualität zu verbessern.Wir begrüßen Kunden aus dem In- und Ausland herzlich, um zusammen mit uns eine gute Zukunft zu schaffen.
1F: Für welche Art von Rohwasserpumpen ist das Panel geeignet?A: Unser PLC-Steuergerät ist für den Einsatz in Rohwasserpumpenstationen aller Art und Größe ausgelegt, einschließlich, aber nicht beschränkt auf Fluss-, See- oder Grundwasserpumpenstationen.2F: Was sind die Hauptfunktionen der Steuerung?A: Unser PLC-Steuerelement verfügt über eine Vielzahl von Funktionen, einschließlich automatischer Steuerung, Überwachung des Betriebszustands der Wasserpumpe, Fehlerdiagnose und Alarmfunktionen,sowie Fernüberwachung und Betrieb.3F: Ist es wasserdicht und staubdicht?A: Natürlich. Unser Steuerfach ist wasserdicht und staubdicht ausgelegt und erfüllt den Schutzstandard IP55, wodurch ein stabiler Betrieb auch unter rauen Umgebungsbedingungen gewährleistet wird.4F: Ist die Installation und Bedienung einfach?Unser Bedienfeld ist für Einfachheit und Benutzerfreundlichkeit konzipiert, ausgestattet mit einer intuitiven Bedienoberfläche,mit einer Breite von nicht mehr als 20 mm,.5F: Ist es kompatibel mit bestehenden Wasserpumpenanlagen?A: Ja, unser PLC-Steuerelement ist kompatibel mit den meisten bestehenden Rohwasserpumpenanlagen und kann auch individuell angepasst werden, um spezifische Anforderungen zu erfüllen.6. F: Bieten Sie technische Unterstützung und Kundendienst?A: Wir bieten umfassende technische Unterstützung und Kundendienst an, einschließlich Installation, Inbetriebnahme, Schulung, Wartung und Fernunterstützung.um unseren Kunden ein zufriedenstellendes Serviceerlebnis zu bieten.7. F: Wie viel kostet das Kontrollpanel?A: Die Kosten für die Steuerung variieren je nach Modell, Konfiguration und Anpassungsbedarf.Wir bieten spezifische Angebote und maßgeschneiderte Programme an, die auf die Bedürfnisse und das Budget unserer Kunden zugeschnitten sind.8F: Was ist mit Zuverlässigkeit und Langlebigkeit?A: Unser Bedienfeld ist mit branchenführenden Komponenten ausgestattet, die eine hervorragende Zuverlässigkeit und Langlebigkeit gewährleisten.Gewährleistung der Sicherheit und Zuverlässigkeit des gesamten Systems.
